HFKPT1系列兩級跑偏開關安裝與接線：

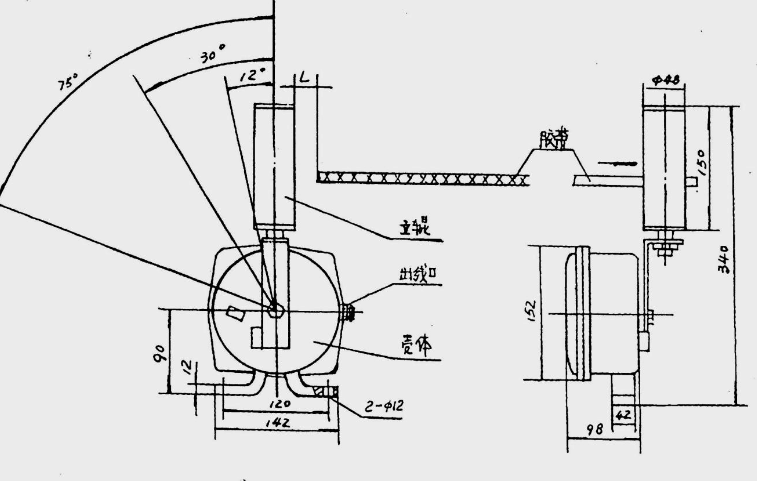

 (一)安裝方法與數量：(參照圖2進行)
1．跑偏開關應成對安裝在膠帶兩側，其位置度使跑偏開關立輥軸線與膠帶帶邊平面垂直，且應保證膠帶邊位于立輥高度的1／4～1／3處為宜。
2．立輥距膠帶機距離，用戶可根據現場實際情況確定，一般選在膠帶自然跑偏量加50～ 100mm為宜。
3．安裝數量：一般間隔30米安裝1對，短膠帶(頭，尾，中間三處)按3對為宜，對于長距 離膠帶可酌情增加。
4．本裝置底座有兩個∮12’固定孔，用戶用螺栓將其基固定在安裝支架上即可。

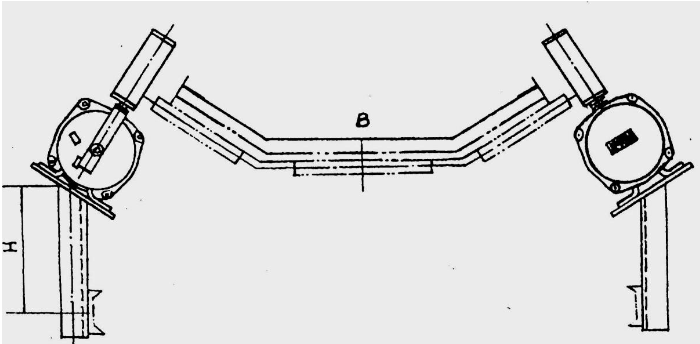

圖HFKPT1系列跑偏開關安裝示意圖

(二)接線方法：

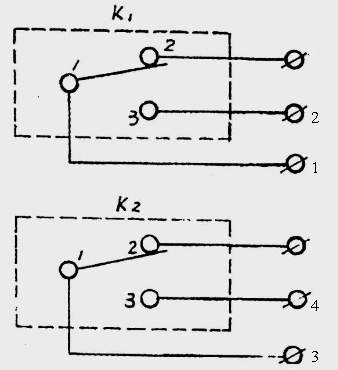

1  2  3  4 1.2為一級常開接點； 3.4為二級常開接點；
圖3跑偏開關接線原理圖
