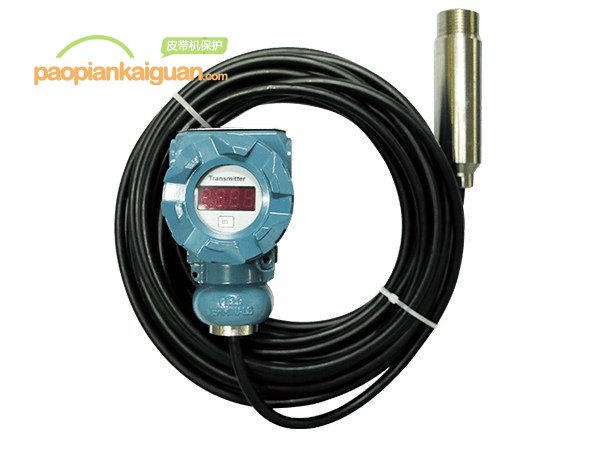

礦用投入式液位傳感器用于自動控制裝置檢測水倉、水池等容器水位值的水位傳感器。

礦用投入式液位傳感器適用于煤礦井下具有煤塵、瓦斯爆炸危險環境中。

結構特點

傳感器采用接線盒引出方式，實現了容易安裝、配線簡單方便。防爆型式為礦用本質安全型，防爆標志為ExibI， 傳感器防護等級為IP54。

工作原理

傳感器接受液位深度的壓力，經過溫度和線性補償，將其轉換為4 ～20mA 信號實現遠傳輸出，送至控制系統。

主要特性

• 輸出信號：4～20mA;
• 量程范圍：0～10m;
• 測量誤差：±0.5%;

本安參數

• Ui: DC24.1V
• Ii：25mA
• Ci：0μF
• Li：0mH


重量及外形尺寸

• 重量
  感應元件：0.1kg
  傳感器：1.2 kg
• 外形尺寸
  感應元件：Φ28mm×120mm
  傳感器：Φ66mm×100mm
