HFKLT2-II雙向拉繩開關

一、概述  HFKLT2-II雙向拉繩開關采用整體密封，具有防水、防潮、防塵等特點，適用于室內外潮濕、粉塵大的惡劣環境下使用。
二、主要用途  本系列產品是膠帶輸送機運行現場出現事故時，實現系統緊急停機的保護開關，保護人員或設備的安全。
三、主要技術指標
工作電壓 AC220V
動作角度 25°
觸點容量 AC220V  3A
極限角度 75°
接點形式 雙斷點1常開1常閉
防護等級 IP65
使用壽命  10萬次
重    量  2.5Kg

四、外型結構及工作原理

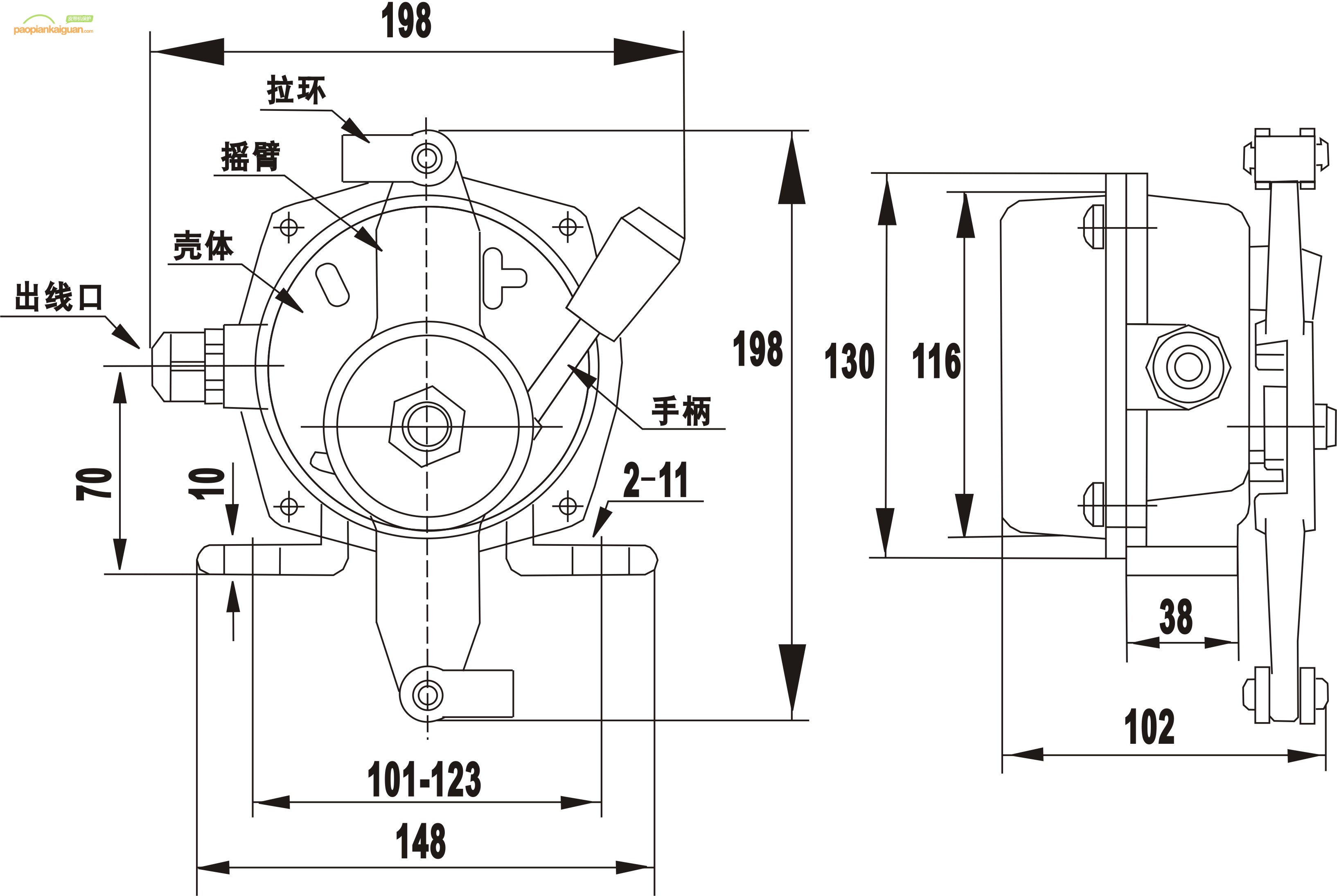

1．外型結構

2．工作原理  本產品為雙向動作，開關兩側均可安裝拉繩。當帶式輸送機設備出現故障時，現場工作人員通過拉動雙向拉繩開關兩邊的繩索，使開關內凸輪壓動微動開關動作，使開關進入工作狀態，發出停機信號，達到預防和控制設備及人身安全的目的。

五、安裝及接線
（一） 安裝  用戶根據外形結構標注的安裝尺寸，自制一安裝支架，也可向我公司訂購。將開關固定在膠帶機兩側，成對安裝，并滿足下列要求：
1． 安裝時應使本產品低于膠帶（其位置高度應便于現場人員使用）并沿線固定在膠帶輸送機兩側，每臺拉繩開關之間的距離應以40米左右為宜。
2． 把拉繩分別系在開關體的擺臂上，用繩夾固定，并先在開關兩側就近處分別安裝托環，然后每隔3米左右安裝一個托環，以免垂撓度過大，保證開關的正常使用。
3． 在滿足開關正常工作前提下，盡可能拉緊兩側繩索然后最大限度的減少拉繩的垂撓度。

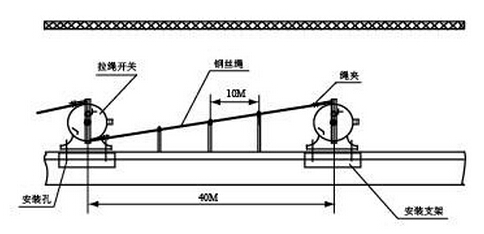

4． 對坡度膠帶機，應酌情縮短其拉繩長度、開關距離。具體見安裝示意圖（2）

（二） 接線  在出線口引出一個四芯橡套電纜分別是紅、藍、黃、黑。其中紅、藍為動斷接點引出線。黃、黑為動合接點引出線。
接線原理見圖（3）

圖（3）接線原理圖

六、維護保養
1． 定期除塵，定期檢驗開關觸點轉換狀態，保證正常工作。
2． 機件或鋼絲繩嚴重銹蝕應及時更換。

■  技術規格

●  接點容量： 2個SPDT 400VAC 10A


●  動作角度：20°


●  纜繩動作張力：49±10N (5±1kgf)


●  防護等級： IP65


●  環境溫度： -20℃～+80℃


 ● 電纜入口： M20*1.5

■  應用范圍

 ●  常規皮帶輸送機,包括平皮帶輸送機和槽形皮帶輸送機


 ●  地下、索道支撐皮帶輸送機


 ●  輪船裝卸系統、堆取料輸送機

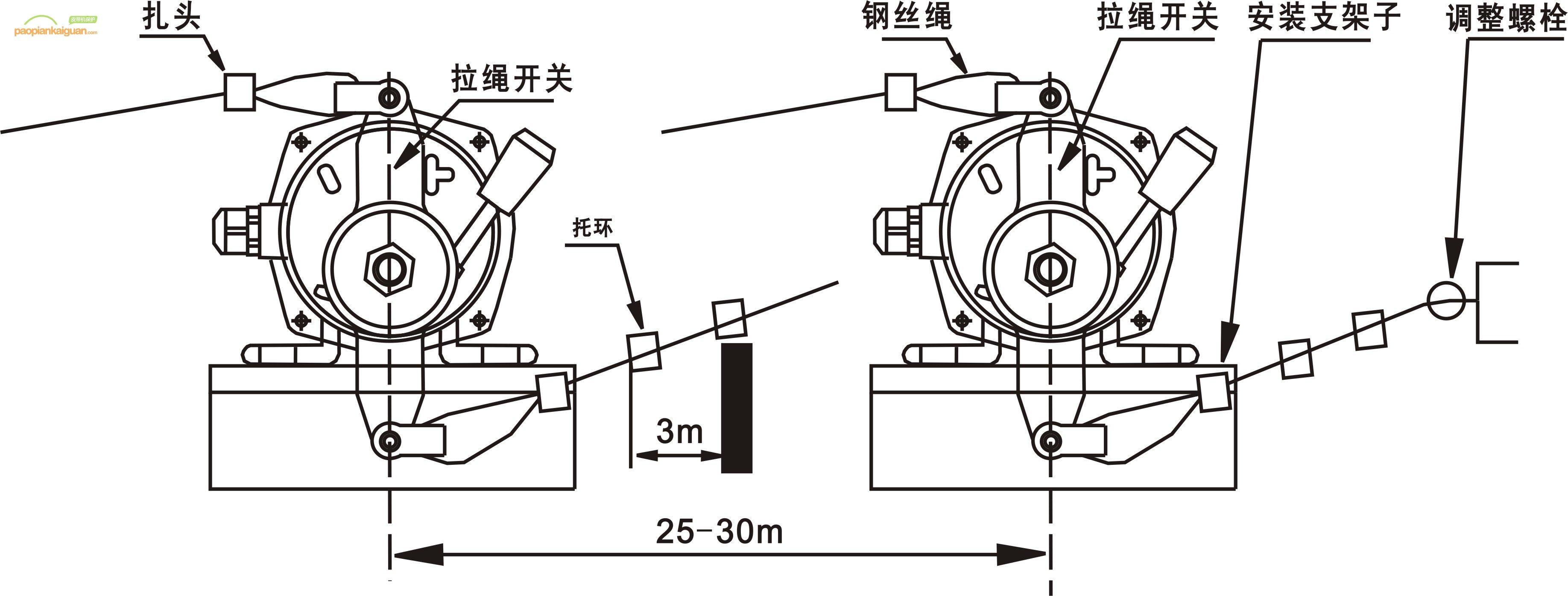

■  舉例安裝示意

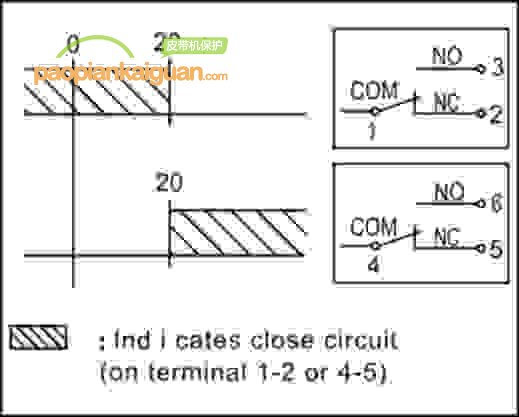

■  動作說明


●  示意圖中的角度為開關傾斜動作角度


●  接點1，2傾斜到20°時常開


●  接點4，5傾斜到20°時常閉


●  手動復位式是控制桿桿傾斜到30°時就被固定控制


      桿鎖定操作復位控制桿就會恢復原位置


●  接點動作位置根據調整凸輪可變更

■  控制示意圖

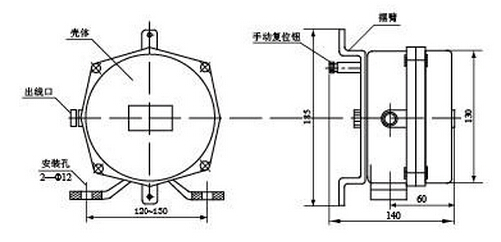

■  外形尺寸


拉繩開關參數

防護等級​​​:IP65

傳動材質:   A3 鐵材質鍍鎳

外殼材質:   鋁合金表面精工拋丸噴塑

纜繩所需張力:   49±10N(5±1kgf)

接點容量:   2個SPDT，400V 10A

接線口:   6~12mm電纜

適用溫度:   -20℃~+60℃

使用壽命:   50萬次

保固期限:   1年

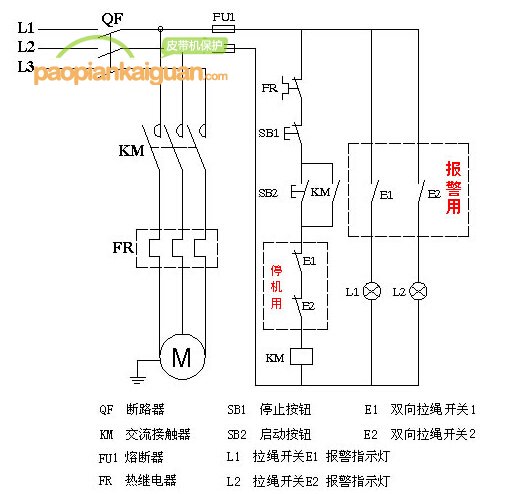

■ 雙向拉繩開關電氣接線圖  (可實際PLC遠程報警)
